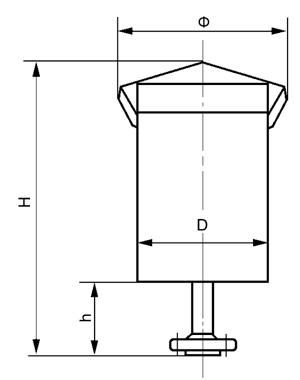

| 1、SDS型蒸汽排放消聲器 |
|
型號 |
接管規格
(DN) |
排放流量
(t/h) |
適用壓力 |
外型尺寸mm |
H |
h |
Ф |
D |
SDS-1/1.3 |
32 |
1 |
≤1.0MPa |
730 |
100 |
Ф300 |
Ф159 |
SDS-2/1.3 |
50 |
2 |
770 |
100 |
Ф350 |
Ф219 |
SDS-4/1.3 |
65 |
4 |
1140 |
150 |
Ф450 |
Ф298 |
SDS-6/1.3 |
80 |
6 |
1250 |
150 |
Ф500 |
Ф351 |
SDS-8/1.3 |
100 |
8 |
1365 |
150 |
Ф520 |
Ф377 |
SDS-10/1.3 |
125 |
10 |
1625 |
150 |
Ф600 |
Ф426 |
SDS-16/1.3 |
150 |
16 |
1790 |
150 |
Ф700 |
Ф498 |
|
說明：（1）本系列消聲器額定排放流量按1.3MPa，如排汽壓力為0.8MPa，選用消聲器應比排放管徑大一級，排汽壓力為2.0MPa時應比排放管徑小一級選用。
（2）本系列消聲器消聲量：35dB（A）。
（3）本系列消聲器接管法蘭標準為：JB/T82.1-94，PN2.5，客戶有要求可另選。 |
| 2、SDA型氣體放空消聲器 |
|
型號 |
排放流量
(t/h) |
接管規格
(DN) |
外型尺寸mm |
Ｈ |
h |
d |
SDA-3/0.8 |
3 |
25 |
630 |
570 |
Ф108 |
SDA-6/0.8 |
6 |
40 |
SDA-10/0.8 |
10 |
50 |
700 |
640 |
Ф159 |
SDA-20/0.8 |
20 |
80 |
800 |
735 |
Ф185 |
SDA-40/0.8 |
40 |
100 |
1000 |
930 |
Ф230 |
SDA-60/0.8 |
60 |
125 |
Ф260 |
|
注：接管法蘭標準為：JB/T81-94，PN1.6。
本系列適用壓力0.8MPa，適用溫度200oC，消音量30dB。 |

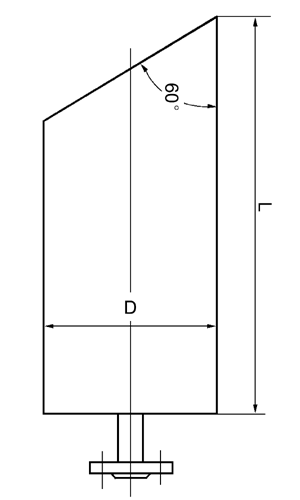

| 3、SDQ型壓縮空氣放空消聲器 |
|
型號 |
外型尺寸mm |
接管規格
(DN) |
風量
（m3/min) |
L |
D |
SDQ-3/0.8 |
3-7 |
822 |
Ф159 |
40 |
SDQ-6/0.8 |
4-10 |
886 |
Ф219 |
50 |
SDQ-10/0.8 |
7-16 |
1237 |
Ф273 |
65 |
SDQ-20/0.8 |
10-23 |
1371 |
Ф325 |
80 |
SDQ-40/0.8 |
29-66 |
1511 |
Ф377 |
100 |
SDQ-60/0.8 |
22-73 |
1781 |
Ф426 |
125 |
SDQ-100/0.8 |
54-123 |
1952 |
Ф480 |
150 |
|
注：本系列消聲器接管法蘭標準為：JB/T81-94，PN1.6。
本系列消聲器一般為臥式安裝。
本系列適用壓力0.8MPa，適用溫度200，消音量35dB。 |
